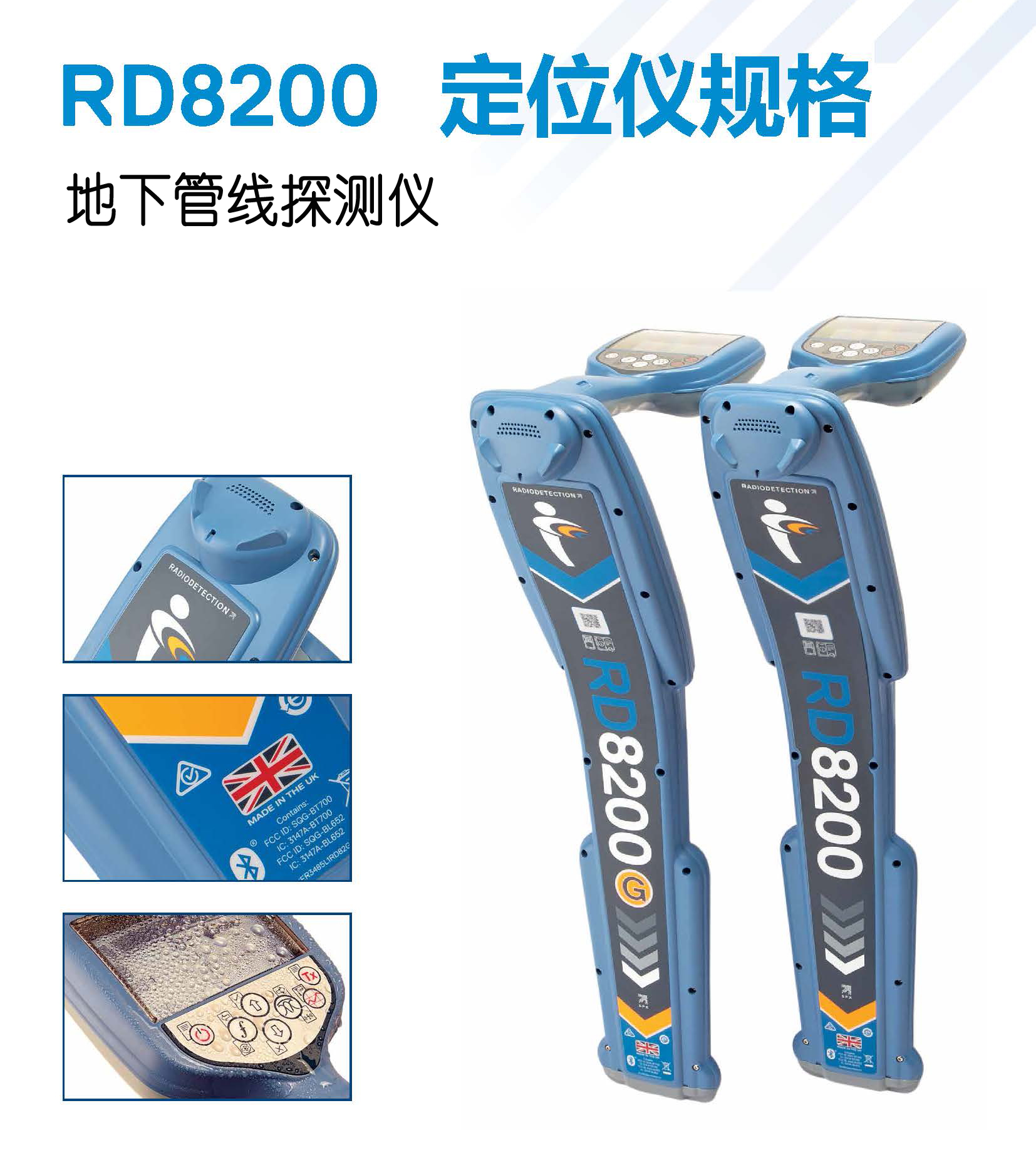

敏感度

6E-15 Tesla

1米時 5μA(33kHz)

動態范圍

140dB rms/√Hz

選擇性

120dB/Hz

深度測量精度1

±3%

定位準確度

深度的±5%

有源定位過濾器帶寬

±3Hz，0<1kHz

±10Hz, ≥1kHz

啟動時間

<1秒

儀器深度讀數2

公制：電纜/管道：30m 探頭：19.5m

英制：電纜/管道：98'  探頭：64'

有源定位模式

五個：

?峰值

?峰值+?（選擇峰值和導向或峰值和谷值組合）

?導向

?寬峰值?

?谷值

增益控制

導向模式：自動

其他模式：用“+”或“-”進行手動增益，一鍵回到中心（滿刻度的 50%）

自定義定位頻率

1Hz分辨率時在50Hz至1kHz有多達5個額外頻率

有源定位頻率

21頻率：ELF(98/128Hz)，512Hz，570Hz，577Hz，640Hz，760Hz，870Hz，920Hz，940Hz，1090Hz，1450Hz，4096Hz，8kHz，8440Hz，9820Hz，33kHz，65kHz，82kHz，83kHz，131kHz和200kHz

探頭頻率

4頻率：512Hz、640Hz、8kHz及33kHz

故障查找

8KFF和CDFF

用配套的A字架和兼容發射機將管道和電纜上的絕緣護套故障定位至10cm/4"精度

電流方向(CD)信號對

14 CD對：

219.9/439.8Hz, 256/512Hz, 280/560Hz, 285/570Hz, 320/640Hz, 380/760Hz, 460/920Hz,

4096/8192Hz, 680/340Hz (INV), 800/400Hz (INV), 920/460Hz (INV), 968/484Hz (INV),

1168/584Hz (INV), 1248/624Hz (INV),

確認操作人員是在用用CD箭頭和兼容的發射機跟蹤目標管道或電纜

無源定位模式

?電源

?無線電

?CPS–陰極保護系統

?CATV–有線電視

?無源避線–電源和無線電同步定位

Power Filters功能

關閉電源模式，定位在5個單獨的電源諧波頻率中的任何一個。

諧波

50Hz區域

60Hz區域

電源

50Hz

60Hz

3rd

150Hz

180Hz

5th

250Hz

300Hz

7th

350Hz

420Hz

9th

450Hz

540Hz

顯示的信息

?信號強度-動態條形圖和數字值

?模式指示（峰值、谷值、導向、寬峰值、峰值+，可選擇導向箭頭或谷值箭頭）

?管線或探頭定位類型

?比例向左/向右指示

?羅盤：360°全角線路方向指示器

?使用的附件指示

?附件專用自定義屏

?深度和電流讀數（管線位置）

?深度讀數（探頭位置）

?增益電平（單位：dB）

?選擇的頻率

?電池狀態

?揚聲器音量

?工作頻率

?藍牙狀態

?GPS衛星視圖（若配備）

?GPS狀態（若配備）

?配置菜單和子菜單

?軟件版本

?最后校準日期

?探測測量計數器

?電流方向模式指示器

?電流方向箭頭

?故障查找模式指示器

?發射機通信狀態

?發射機待機狀態

?StrikeAlert警告

?過載警告

?擺動警告

聲頻輸出音調

音量：VOL0、VOL1、VOL2、VOL3、VOL4和VOL5

無線電LevelPitch：低和高

菜單導航的音頻反饋

StrikeAlert音頻警告

擺動音頻警告

電源/無源避線/無線電模式：來自檢測的電磁信號的真實聲音

峰值/峰值+模式和CPS/CATV模式：合成音頻音調與信號強度成比例

導向模式：定位儀位于目標左側時為連續音調，位于目標右側時為間歇音調

谷值模式：合成音頻音調與信號強度成比例。目標左側時為低音，目標右側時為高音

附件的定位功能

定位儀夾鉗：用于通過信號強度讀數識別線束或機柜中的單根目標電纜

聽診器：用于通過信號強度讀數識別線束或密閉空間（如機柜）中的單根目標電纜

CD/CM夾鉗：用于測量定位電流并用電流方向確定目標電纜

請參考第13節：兼容附件，查看定位儀附件的完整列表

StrikeAlert

當檢測到電纜或管道深度小于30cm時，會發出聲音和視覺警告。在有源和無源定位模式下運行。

觸覺振動

在StrikeAlert、擺動和過載警告激活時處理振動。

擺動警告

當用戶過分擺動定位儀時會發出聲音和視覺警告。

動態過載保護

40dB，自動

?自動管理系統增益，以補償強信號，例如來自主電源或變電站的信號，從而實現精確定位

過載警告

如果RD8200過載，則系統會通過閃爍的模式圖標來警告用戶。發生過載時，深度和電流測量都將被停止。

電流方向(CD)

?測量埋地電纜和管道的電流方向，確保操作人員能夠確定和跟蹤目標公用設施

?在定位的管道或電纜上為操作人員提供箭頭，為其標注電流方向，確認他們跟蹤的是目標公用設施

iLOC

公制：從450m的地方進行遠程發射機控制3

英制：從1400'的地方進行遠程發射機控制3

控制發射機頻率、功率級和SideStep

SideStep

在有其他信號干擾的地方啟用定位，且不影響定位頻率

將定位和發射機頻率遠程偏移若干赫茲，超出可能干擾定位的其他定位信號的帶寬

同步深度和當前讀數

同時顯示公用設施深度和定位信號電流，為操作員提供更多有助于跟蹤目標公用設施的信息

探測測量值

在定位儀內存儲多達1000個探測點，并通過藍牙附上來自內部GPS（若配備）或外部GNSS源的GPS數據

通過藍牙立即導出數據或批量導出

故障查找

用Tx-5和Tx-10發射機應用“故障查找”，然后用附件A字架檢測并探明絕緣故障

故障查找精度：公制：100mm  英制：4"

4kHz定位頻率和4kHz CD

設計用于遠距離跟蹤高阻抗線路，如雙絞線電信或路燈

結合電流方向，幫助跟蹤穿越密集或復雜基礎架構的目標公用設施

峰值+模式

使用精確的峰值條形圖，并添加比例導向箭頭以加快定位，或添加谷值箭頭來檢查失真情況

集成GPS選項

使用集成GPS進行更快測量—不需要單獨的手持設備

選項選擇

所有選項均可通過定位儀或RD Manager電腦軟件來啟用或禁用

支持的語言

十四種：英語、法語、德語、荷蘭語、波蘭語、捷克語、斯洛伐克語、西班牙語、葡萄牙語、瑞典語、意大利語、土耳其語、俄語、匈牙利語

電源電網選項

50Hz或60Hz

模式選擇

所有定位模式均可單獨啟用或禁用

有源頻率選擇

可用的所有有源頻率均可單獨啟用或禁用

無源模式選擇

所有無源模式均可單獨啟用或禁用

StrikeAlert

啟用/禁用

擺動警告

啟用/禁用

觸覺振動

啟用/禁用

峰值+箭頭選擇

導向箭頭或谷值箭頭

用定位儀菜單選擇，或長按天線鍵

GNSS(‘GPS’)設置

內部/外部（通過藍牙連接）/關閉/復位

iLOC連接

開/關

支持的數據導出協議

PPP/3種ASCII格式可選?？梢赃x擇附上位置數據

時間/日期設置

用RD Manager電腦軟件或GNSS信號校正或更新定位儀的實時時鐘

CD復位

長按頻率鍵，復位CD相位分析

音頻

將音頻音調頻率設置為高或低
